首頁 > 產品中心 > 絕對值編碼器 > RS485,Modbus輸出編碼器

產品中心

絕對值編碼器 > RS485,Modbus輸出編碼器

多圈RS485，Modbus標準編碼器

技術參數：

產品系列：	58mm系列
尺寸外殼：	58mm系列
特性：	軸型帶夾緊法蘭，頂絲式盲孔型，抱緊環式盲孔型，軸型帶同步法蘭
主軸尺寸：	軸或孔型Ø6、8，10，12，14，15，16、18、20、22mm
輸出信號：	容RS485/ASCII碼自由協議、Modbus-RTU協議、同時帶有模擬量4-20mA或0-20mA輸出（或者選擇0-5V，0-10V輸出）
電源電壓：	5....30VDC反極性、過壓保護
單圈分辨率：	12bit(4096),可設置任意分辨率
轉動圈數：	12bit(4096),可設置任意圈數
文檔下載：

產品詳情

BTM58系列多功能輸出型多圈型絕對值編碼器

RS485、Modbus-RTU、模擬量等多功能輸出型

特點與應用：

¨ 兼容RS485/ASCII碼自由協議、Modbus-RTU協議、同時帶有模擬量4-20mA或0-20mA輸出（或者選擇0-5V，0-10V輸出）

¨ 可軟件智能編程設定內部參數，波特率地址任意設定，CRC校驗方式、更方便連接

¨ 歐系標準安裝尺寸，軸型安裝或盲孔型安裝，安裝方便無需現場找零

¨ 通過RS485串口，更方便連接，可以匹配任何控制器跟PLC從而節省控制器成本

¨ 防護等級最高達IP68，工作溫度可達-40°C...+85°C，可完美應用與長時間水下工作

¨ 具有安全鎖式軸承設計，可防止大尺寸優質軸承組在運行和安裝期間，由于軸向載荷較大而造成不對心。

¨ 可選擇不銹鋼防爆型重載編碼器，具有EX II 2 G Ex ib IIB T4 Gb 歐盟防爆等級認證，為石油化工以及防爆設備保駕護航。

產品系列

BTM58J-RS485

BTM58K-RS485

BTM58K2-RS485

BTM58T-RS485

尺寸（外殼）

Ø 60mm

特性

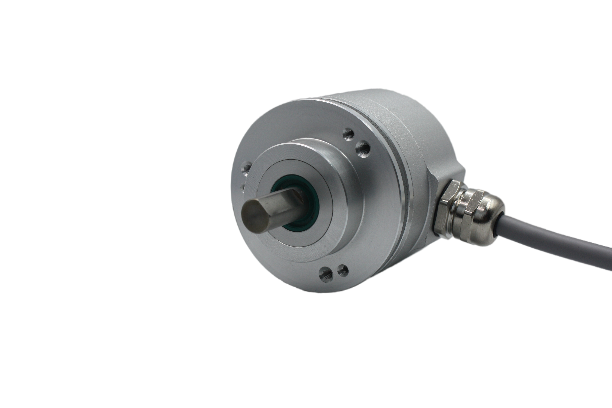

軸型帶夾緊法蘭

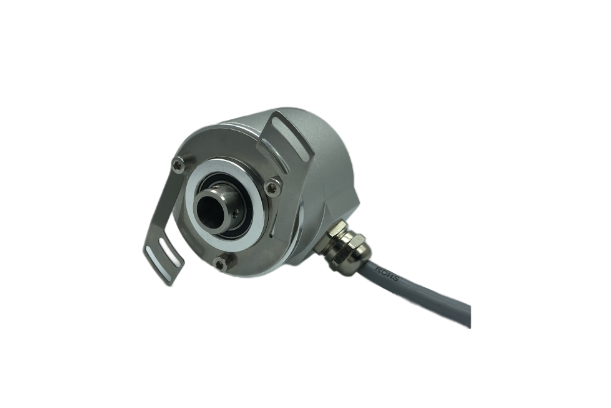

頂絲式盲孔型

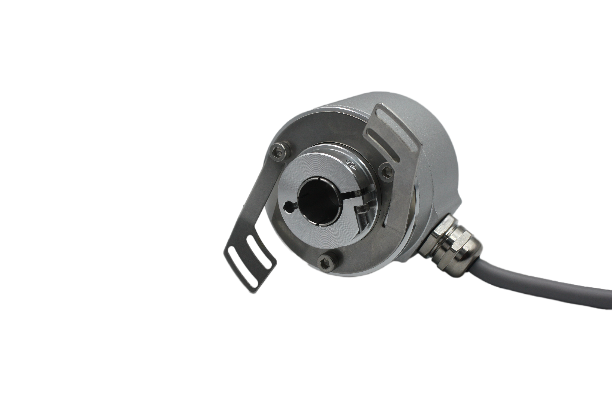

抱緊環式盲孔型

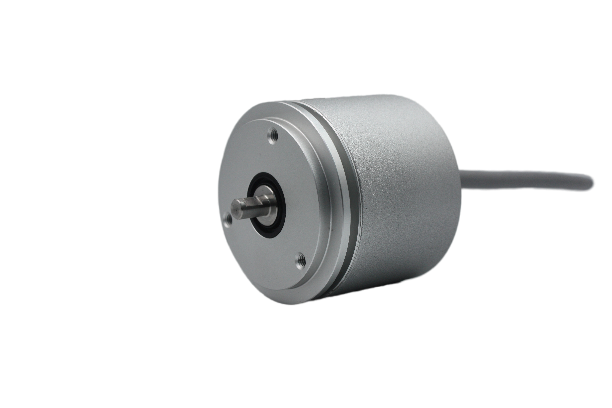

軸型帶同步法蘭

主軸尺寸

軸型Ø6，8、10、12mm

盲孔型Ø6、8，10，12，14，15，16、18、20、22mm

軸型Ø6、8 、10mm

輸出信號

RS485自由協議、Modbus-RTU、

4-20mA、0-20mA、0-5V、0-10V（可設定角度，長度，速度應用輸出）

電源電壓

5....30VDC （反極性保護、過壓保護）

單圈線性分辨率

12bit(4096),可設置任意分辨率

轉動圈數

12bit(4096),可設置任意圈數

編碼器

16進制

重復精度

±0.2°

線性精度

±0.5°

模擬量誤差

±0.25%

輸出刷新周期

10ms-35ms,詳見協議部分

消耗電流

< 50mA(24V電源) < 200mA(5V電源)

信號調整

每圈對應值可調，波特率可調，地址可調，方向可調，主被動模式可設，預設位置可調，外部零位可調、CRC校驗

最大轉速

3000r/min

主軸負載

徑向200N，軸向80N

防護等級

IP65或IP68

啟動力矩

≤3Ncm

工作溫度

-30°C....85°C（可定制工作溫度-40°C....85°C）

儲存溫度

-40°C....100°C

抗沖擊

1000m/s², 6ms（200g）

抗振動

40g

連接方式

8芯屏蔽電纜或航空插頭

出線方式

徑向側出，軸向后出

接線定義

線纜顏色

485自由協議

RS485+4-20mA輸出

8芯插頭針腳定義

棕色

5-30Vdc

白色

0V GND

綠色

485信號A+

黃色

485信號B-

灰色

外部置位高電平入

藍色

設置允許線

粉色

4-20mA+

黑色

4-20mA-

編碼器自由協議

波特率：4800bps. 9600bps. 19200bps. 38400bps.57600bps. 115200bps.

默認波特率115200bps

無校驗時，數據位8位，停止位1位。

奇校驗或偶校驗時，數據位9位，停止位1位，其中數據位的第9位為校驗位

1、 主動模式

主動模式下編碼器定時向上位機發送數據，長度固定為13個字節，結構如下：

1	2	3	4	5	6	7	8	9	10	11	12	13
幀頭	編碼器地址		分隔符	編碼器當前位置值								幀尾

幀頭：固定為字符‘@’，ASCII碼值為0x40

編碼器地址： 2字節字符串顯示，有效范圍1~99，默認為01

分隔符：固定為字符‘#’，ASCII碼值為0x23

編碼器當前位置值： 8字節字符串顯示

幀尾：固定為空格符，ASCII碼值為0x20

示例數據幀16進制顯示

40 30 31 23 30 30 31 32 33 34 35 36 20

轉化十進制顯示為

@01#00123456(space)(注：(space)表示空格符，實際不顯示)

解釋為：編碼器地址1，當前位置值123456

主動模式下，數據發送間隔與波特率有關。

波特率	發送間隔	發送幀占用時間
4800bps	35ms	≈25ms
9600bps	25ms	≈13ms
19200bps	20ms	≈7ms
38400bps	15ms	≈4ms
56700bps	15ms	≈3ms
115200bps	10ms	≈2ms

2、被動模式

2.1 上位機發送命令

被動模式上位機發送長度固定為14個字節的指令，幀結構如下

1	2	3	4	5	6	7	8	9	10	11	12	13	14
幀頭	地址		命令	參數	參數值								幀尾

幀頭：固定為字符‘@’，ASCII碼值為0x40

編碼器地址： 2字節字符串顯示，有效范圍1~99，默認為01

命令碼： 0-讀編碼器位置；1-讀編碼器參數；2-寫編碼器參數

參 數： 讀寫時要操作的參數的編號，大寫字母表示，詳見參數表，命令碼為0時，此字節可以為任意值。

參 數 值：寫入?yún)?shù)的具體值，8字節字符串表示，命令碼為2時有效，命令為0或1時，可以是任意值。

幀尾：固定為空格符，ASCII碼值為0x20

示例設置地址數據幀16進制顯示 40 30 31 32 41 30 30 30 30 30 30 39 39 20	轉化十進制顯示為 @012A00000099(space)(注：(space)表示空格符，實際不顯示)
	@	01	2	A	00000099
	固定幀頭	當前設備地址	設置參數值	參數編號，表示從機設備地址	設置參數的新值
	解釋為：向地址為1的編碼器發送修改設備地址命令，設置新地址為99

2.2 編碼器返回命令

根據命令碼不同，返回數據格式也不同。

命令碼為0時，返回數據格式與主動模式數據幀相同。

命令為1或2時，返回數據格式相同。

數據長度固定為13個字節的指令，幀結構如下：

1	2	3	4	5	6	7	8	9	10	11	12	13
幀頭	地址		參數	參數值								幀尾

幀頭：固定為字符‘@’，ASCII碼值為0x40

編碼器地址： 2字節字符串顯示，有效范圍1~99，默認為01

參 數： 參數的編號，詳見參數表

參 數 值：參數的具體值，8字節字符串表示

幀尾：固定為空格符，ASCII碼值為0x20

示例設置地址返回數據幀16進制顯示

40 30 31 41 30 30 30 30 30 30 39 39 20

轉化十進制顯示為

@01A00000099(space) (注：(space)表示空格符，實際不顯示)

00000099：

固定幀頭

當前設備地址

參數編號，表示從機設備地址

設置參數的新值

2.3 參數表

參數編號	功能說明	配置說明
A	設備從機地址	1~99
B	通訊波特率	0 ￨ 4800	1 ￨ 9600	2 ￨ 19200	3 ￨ 38400			4 ￨ 57600		5 ￨ 115200
C	校驗位	0 - 無校驗		1 - 奇校驗					2 - 偶校驗
D	協議類型	1 - 主動協議		2 - 被動協議					3 - MODBUS
E	單/多圈模式	0 – 單圈模式				1 – 多圈模式
F	往復/循環模式	0 – 往復模式				1 – 循環模式
G	旋轉方式	0 – 順時針				1 – 逆時針
H	單圈分辨率	1~4096
I	模擬量輸出模塊分辨率	0 – 12位				1 – 16位
J	輸出電流上限值	20mA參考值
		12位：3775					16位：52416
K	輸出電流下限值	4mA參考值
		12位：655				16位：10483
L	循環位置值	1~16777216
M	往復位置值
N	電流輸出上限對應位置值
O	電流輸出下限對應位置值	0~16777216
P	置位值	寫入時，編碼器校零并置位

編碼器MODBUS協議

本協議使用MODBUS-RTU格式

無校驗時，數據位8，停止位1

奇校驗或者偶校驗時，數據位9，停止1，其中數據位的第9位為校驗位

編碼器處于普通模式時，僅支持命令碼0x03讀寄存器操作

處于編程模式時，可支持命令碼0x06和0x10寫寄存器操作

所有類型的數據讀取時均為高位在前，低位在后

讀角度指令示例發送數據：01 03 00 15 00 02 D5 CF
注釋：
指令	01	03	00 15	00 02	D5 CF
解釋	地址	讀操作	40022 位置	連續讀兩個寄存器	CRC校驗
返回數據： 01 03 04 00 00 02 E7 BB 19
注釋：
指令	01	03	04	00 00 02 E7	BB 19
解釋	地址	讀操作	數據長度	數據	CRC校驗

參數表：

寄存器地址

變量說明

數據類型

配置說明

40001

設備從機地址

32位

無符號

長整型

1~99

40002

通訊波特率

￨

4800

￨

9600

￨

19200

￨

38400

￨

57600

￨

115200

40003

校驗位

0 – 無校驗

1 – 奇校驗

2 – 偶校驗

40004

協議類型

1 – 主動協議

2 – 被動協議

3 – MODBUS

40005

單/多圈模式

0 – 單圈模式

1 – 多圈模式

40006

往復/循環模式

0 – 往復模式

1 – 循環模式

40007

旋轉方式

0 – 順時針

1 – 逆時針

40008

單圈分辨率

1~4096

40009

模擬量輸出模塊分辨率

0 – 12位

1 – 16位

40010

輸出電流上限值

20mA校準參考值

12位：3276

16位：52416

40011

輸出電流下限值

4mA校準參考值

12位：655

16位：10483

40012

循環位置值

1~16777216

40013

40014

往復位置值

40015

40016

電流輸出上限對應位置值

40017

40018

電流輸出下限對應位置值

0~16777216

40019

40020

置位值

寫入時，編碼器校零并置位

40021

40022

編碼器當前位置值

只讀

40023

RS485注意事項:

1.通訊速率與傳輸距離是一對矛盾。速率越高，傳輸距離越近、但也越穩定，反之亦然。

2.在外部電磁干擾強時，外部置位線在對編碼器置位需接高電平，但置位結束后建議強制接低電平，以防止編碼器由于外部干擾而突然回零。

3.在外部電磁干擾強時，RS485接線最好使用雙屏蔽電纜。

4.多個編碼器接上位機時，由于編碼器返回數據沒有奇偶校驗，故建議在上位機編程時在時間上對各個編碼器返回的數據進行區分。

5.當系統中有電動機時，編碼器電源需與其他電源隔離。

由于RS485電路是差分形式的，A＋，B－都是帶電壓的，常時間接地或接高電平都會造成RS485電路損壞

置位線（灰色）的使用

設備需要找零點或者重新校準零位時，此時請將灰色線與24V電源正短接3-5秒針，到達時間后請將灰色線取下，這是編碼器變默認為此位置點位零點。

編程允許線（藍色）的使用

設置模式時，編碼器藍色線與棕色線并在一起接正電源，白色線接電源地線。此時，編碼器的通訊速率固定為19200bps。非設置模式，即正常工作時，建議將藍色線與白色線并在一起接電源地線。
