單圈ProfiNet以太網編碼器
技術參數：
|
|||||||||||||||||||
ProfiNet協議 單圈絕對值編碼器SAA58
特點與應用：
¨ 國際標準ProfiNet/IO協議
¨ 可拆卸的模塊化總線適配器，地址任意設定，更方便連接
¨ 歐系標準安裝尺寸，軸型安裝或盲孔型安裝，端子接線更方便安裝
¨ 防護等級最高達IP68，工作溫度可達-40°C...+85°C，可完美應用與長時間水下工作
¨ 具有安全鎖式軸承設計，可防止大尺寸優質軸承組在運行和安裝期間，由于軸向載荷較大而造成不對心。
¨ 可選擇不銹鋼防爆型重載編碼器，具有EX II 2 G Ex ib IIB T4 Gb 歐盟防爆等級認證 ，為石油化工以及防爆設備保駕護航。
產品系列 |
|
|
|
尺寸（外殼） | Ø 58mm | ||
特性 | 軸型帶夾緊法蘭 | 軸型帶同步法蘭 | 抱緊環式盲孔型 |
主軸尺寸 | 軸型Ø6、8，10，12，14，15mm | 軸型Ø6、8、10mm | 盲孔型Ø6、8，10，12，14，15mm |
| |||
輸出信號 | ProfiNet/IO | ||
輸出驅動器 | Ethernet | ||
傳輸速率 | 10 / 100 Mbit | ||
接口周期時間 | ≥ 1 ms | ||
電源電壓 | 10....30VDC（反極性保護，過壓保護） | ||
單圈分辨率 | 標準13位8192，最大16位65536 | ||
圈數 | 1圈 | ||
編碼 | 二進制碼 | ||
重復精度 | ±2BIT | ||
消耗電流 | < 50mA(24V電源) 空載 | ||
可編程參數 | 每圈對應值可調，軟件限位開關，旋轉方向，預設值，速率輸出，速率時基，波特率 | ||
最大轉速 | 6000r/min | ||
主軸負載 | 徑向110N，軸向40N | ||
防護等級 | IP65或IP66 | ||
啟動力矩 | ≤3Ncm | ||
工作溫度 | -40°C....85°C（可定制工作溫度-40°C....85°C） | ||
儲存溫度 | -40°C....100°C | ||
抗沖擊 | 1000m/s2 , 6ms（100g） | ||
抗振動 | 20g | ||
連接方式 | 3個連接器分別是1個M12,公型4針A碼和兩個M12,公型,4針,2碼 | ||
LED指示燈：
電源燈： 綠燈亮為故障，暗為無供電 |
組態燈： 紅燈亮為故障，暗為組態正常 |
總線接口1/2： 綠/橙亮為正常工作，暗為不正常 |
| 勃天機電設備(上海）有限公司 保留網站所有權利 ICP備案：滬ICP備13007521號-1 咨詢熱線：021-51602736 傳真：021-51062735 周末節假日值班電話：17714452699 ，13524195750 地址：上海市嘉定區塔城路470弄19號7樓 網站建設支持與維護：牽紫赫科技 |
 Copyright © 2019 BOTEEM (Shanghai). All rights reserved |

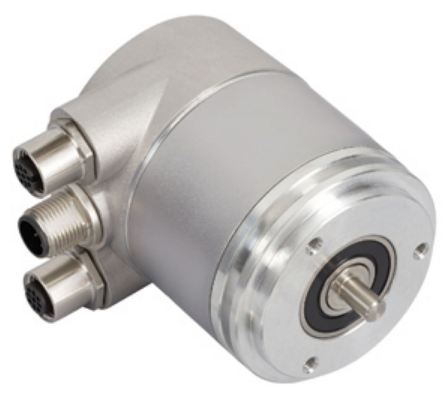

SAA58J

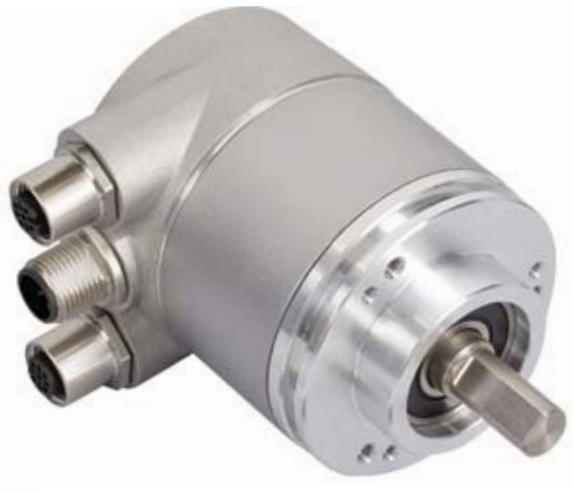

SAA58T

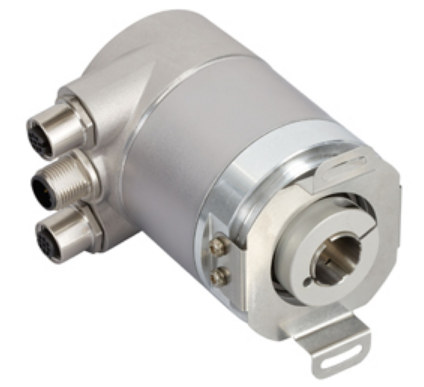

SAA58K
